一、库卡为什么能在美的做涂装？
库卡本体：用非防爆标准 6 轴机器人（如 KR 6 R900-2、KR 10 R1420），安装在防爆喷涂舱外（或顶部）。
防爆隔离：机械臂通过加长隔热臂 / 防爆护套伸入防爆区，电机、编码器、电缆全在舱外，不接触溶剂蒸汽。
喷涂控制：不使用机器人本体控流量，而是外接独立喷涂专用控制器（如瓦格纳、固瑞克、金马）+ 齿轮泵伺服（与机器人总线同步）。
系统架构：机器人管运动轨迹，喷涂控制器管流量 / 雾化 / 高压，两者Profinet/ EtherNet/IP 同步。
二、美的涂装线：库卡机器人的标准工作模式

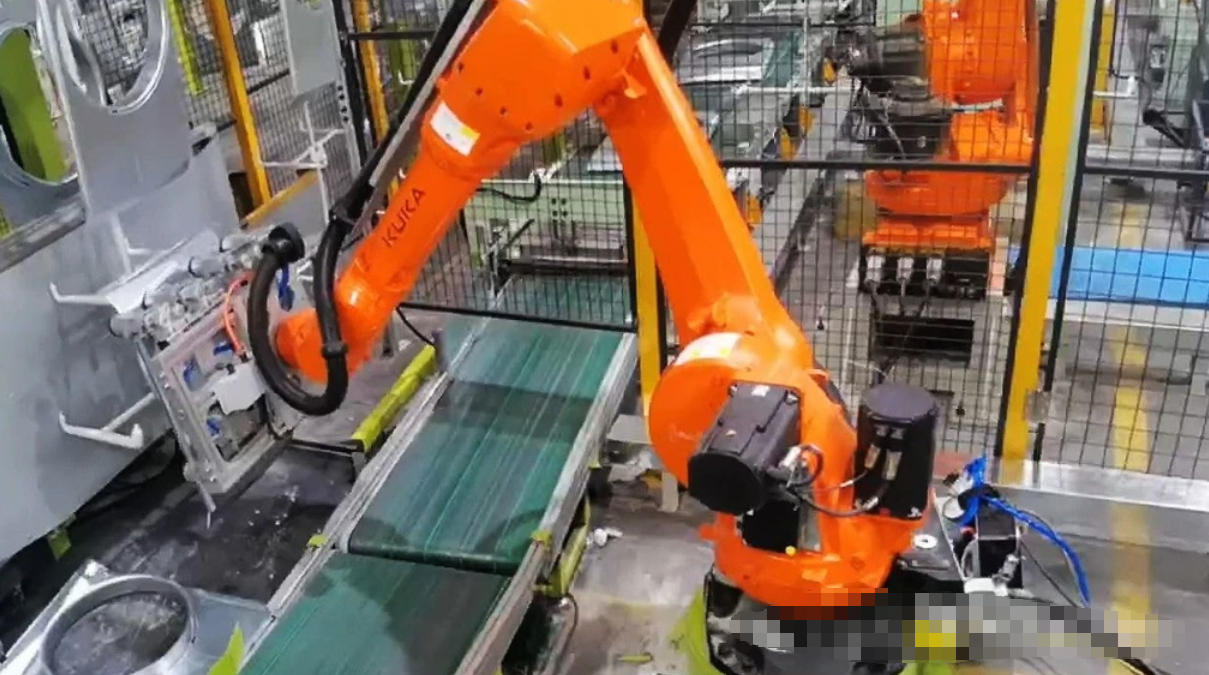

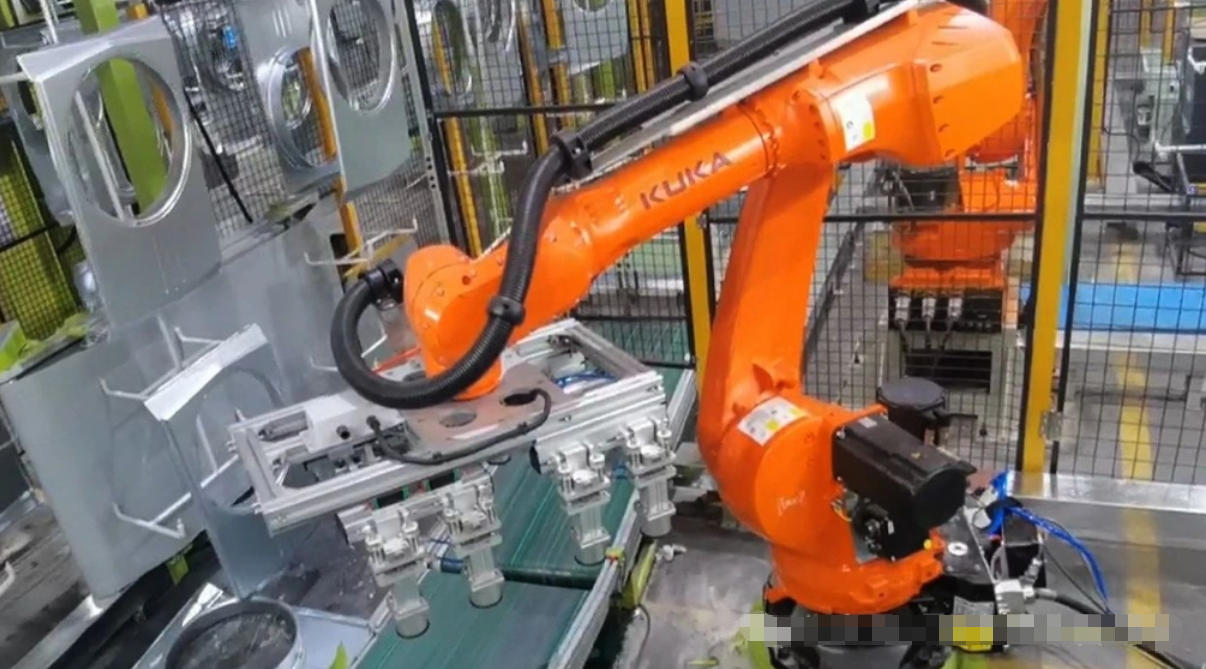

1. 上下料与输送联动（非防爆区）
库卡机器人在喷涂线前 / 后段负责：
从皮带线取钣金件（空调外壳、冰箱门板）
自动挂到喷涂悬挂链
喷涂完成后下挂、转序、检测
2. 防爆舱内喷涂作业
机械结构
机器人本体在防爆舱外（洁净区）
加长中空臂（防热、防漆雾）伸入舱内
末端装防爆喷枪 / 齿轮泵（由外部控制器驱动）
电气安全
无防爆电机、无防爆驱动器
所有动力 / 信号在舱外，仅纯机械臂 + 喷枪在舱内
满足Zone 1/2 防爆（家电涂装标准）
控制分工
控制齿轮泵转速、流量闭环、雾化压力、扇形空气
开关枪、时序控制、涂料切换
流量标定、闭环修正、膜厚闭环
执行3D 轨迹运动（PTP/LIN/CIRC）
与悬挂链同步跟踪（Ecam / 飞拍）
发送流量触发信号（模拟量 / 总线）
库卡（KRC4/5 控制器）：
喷涂控制器（独立）：
3. 轨迹与流量同步（关键技术）
总线同步（Profinet IO）
机器人实时发送速度百分比
喷涂控制器按机器人速度比例调节流量
无延迟、无漂移（周期 1ms）
程序结构（KRL 示例）
krl
; 喷涂初始化 SPTP P100 ; 安全点 SPTP P101 ; 接近 ; 开启流量同步 $OUT[10]=TRUE ; 使能喷涂 $OUT[11]=TRUE ; 开枪 ; 喷涂运动（速度=1m/s） SLIN P102 C_VEL=1000 ; 流量自动跟随 SLIN P103 C_VEL=1000 ; 关枪 $OUT[11]=FALSE ; 关枪 $OUT[10]=FALSE ; 停止 SPTP P100 ; 退出
流量闭环
齿轮泵独立伺服 + 流量计
喷涂控制器自动修正转速
机器人只管轨迹、不管流量
4. 换色、清洗、维护（库卡辅助控制）
库卡机器人触发换色 / 清洗信号
喷涂控制器执行：洗枪→换色阀切换→排料→预流
机器人等待完成信号后再进入喷涂
三、美的常用配置（库卡 + 喷涂系统）
机器人：库卡 KR 6 R900-2 / KR 10 R1420（6 轴，臂长 900-1420mm）
控制器：KRC4 / KRC5（标准，非防爆）
喷涂单元：
齿轮泵：瓦格纳 / 固瑞克 1.2cc/2.5cc/5cc
喷枪：防爆自动喷枪（空气 / 静电）
控制：独立喷涂控制器（流量闭环、PID、标定）
防爆方案：长臂 + 舱外安装 + 正压通风（可选）
四、与安川 / 发那科 / 新松喷涂机器人的差异
表格
| 项目 | 专用喷涂机器人（安川 / 发那科 / 新松） | 库卡（美的涂装模式） |
|---|---|---|
| 本体 | 内置防爆伺服、防爆电机 | 标准机器人，电机在舱外 |
| 流量控制 | 机器人内置流量闭环 | 外部独立控制器 |
| 防爆等级 | 整机 Zone 1 | 机械臂 Zone 1，电控 Zone 2 |
| 维护 | 防爆部件维护复杂 | 本体维护简单（标准库卡） |
| 成本 | 高 | 低（通用本体 + 隔离方案） |
| 美的应用 | 部分核心线 | 主流、大量使用 |
五、总结
在美的，库卡不做 “喷涂机器人”，而是做 “带机械臂的轨迹运动平台”—— 把防爆、流量、闭环全部交给专业喷涂设备，自己只负责精准、稳定、高速的3D 轨迹 + 同步跟踪，既满足家电涂装的柔性、精度、节拍，又规避库卡无专用喷涂机型的短板。
